美国MOOG伺服阀G761-3003B结构功能及特征介绍

     MOOG伺服阀产品使用范围广泛，主要应用：航空仿真及测试，汽车测试及仿真，能源领域（水力发电/风力发电/蒸汽/燃气），工业机械（金属成型机械，塑料加工机械，冶台金机械）等。公司通过六十多年的发展，MOOG系列产品在世界各国业内获得广泛赞许和认同，MOOG在各地有多个工厂，而MOOG伺服阀产品广泛用于中国各大冶金行业。MOOG公司长期以来对产品的不断创新和优化，通过对产品的不断更新换代及大量新产品的推出，让用户体验到更好的品质和更高的效率。MOOG始终坚持对品质的精益求精及对细节严谨精神的产品理念，MOOG以其优良的产品质量、热情的服务和的技术为导向，为工业领域的发展作出了重要贡献，受到行业内的广泛认同。

MOOG主要产品：

执行器和伺服执行器、交流发电机、电机和伺服电机、伺服阀和比例阀、插装阀和伺服插装阀、光纤旋转接头、驱动器和伺服驱动器、液压歧管、集成运动组件、多路复用器和媒体转换器、径向活塞泵、回转接头、传感器、电磁阀、滑环

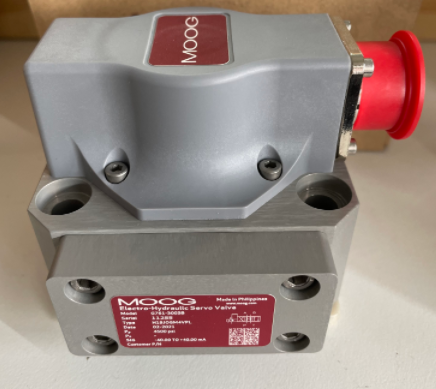

美国MOOG伺服阀G761-3003B结构功能及特征介绍

G761/-761系列流量控制伺服阀包含一个极化电动力矩马达和两级液压动力放大装置。马达衔铁伸入磁通回路气隙中，在这里由一个弹簧管件支撑。弹簧管充当伺服阀电磁与液压部分之间的密封件。衔铁周围包有2组马达线圈，弹簧管两侧各一组。

级液压放大器的挡板与衔铁中心点刚性连接。挡板延伸穿过弹簧管并经过两个喷嘴之间，在喷嘴尖头与挡板之间形成两个可变节流小孔。由挡板和喷嘴可变节流小孔控制的压力馈入第二级阀芯的末端区域。

第二级采用常规四通阀芯设计，其中阀的输出流量在阀门固定压降下与阀芯距零位位移成正比。一个悬臂反馈弹簧杆固定在挡板上，并与阀芯中心的一个开口啮合。阀芯移动导致反馈弹簧杆偏转，然后在衔铁/挡板组件上产生一个作用力。

输入信号在衔铁上感应产生一个磁荷，带动衔铁和挡板偏转。该组件绕弹簧管转动，在增大一个喷嘴节流孔面积的同时减小另一个节流孔的面积。

这个动作产生的压差将带动阀芯运动。所产生的阀芯位移在反馈杆感应产生一个线性力，方向与开始时输入信号里的力矩正相反。阀芯持续运动，直至反馈杆的力与输入信号里的力平衡。

G761/-761系列流量控制伺服阀是可用作三通和四通节流型流量控制阀，用于四通阀时控制性能更好。该系列阀为高性

能的两级电液伺服阀，在每一节流边35bar(500psi)阀压降下的额定流量为0.5至75/min（0.125至19.5gpm)。

该系列阀结构简单、坚固，工作可靠，使用寿命长。阀的先导级是一个对称的喷嘴挡板力矩马达。输出级包含一个经过精密研磨与阀套匹配的4边滑阀芯，可实现性能。阀芯位置由一根硬质合金反馈杆进行机械反馈至力矩马达。反馈杆终端的硬质合金球可确保高度准确性、可靠运行以及较长的使用寿命。穆格所有伺服阀即便是在最严苛的工业应用中也可保证高度准确性并实现可靠运行，因此享有盛誉。
